Filtr DPF: Jak go rozpoznać i co musisz o nim wiedzieć, zanim zajrzysz pod maskę?
- Filtr DPF z zewnątrz przypomina metalową puszkę, podobną do tłumika, wykonaną ze stali nierdzewnej, odpornej na wysokie temperatury.
- W jego wnętrzu znajduje się ceramiczny wkład o strukturze plastra miodu, który zatrzymuje cząstki sadzy.
- Umiejscowiony jest w układzie wydechowym, najczęściej za turbosprężarką, i jest połączony z czujnikami ciśnienia i temperatury.
- Czysty DPF ma jasnoszare kanaliki, natomiast zapchany jest pokryty czarną sadzą lub jasnym popiołem.
- W Polsce sprawny DPF jest obowiązkowy, a jego usunięcie wiąże się z konsekwencjami prawnymi i finansowymi.
Filtr DPF: Tajemnicza puszka w Twoim wydechu

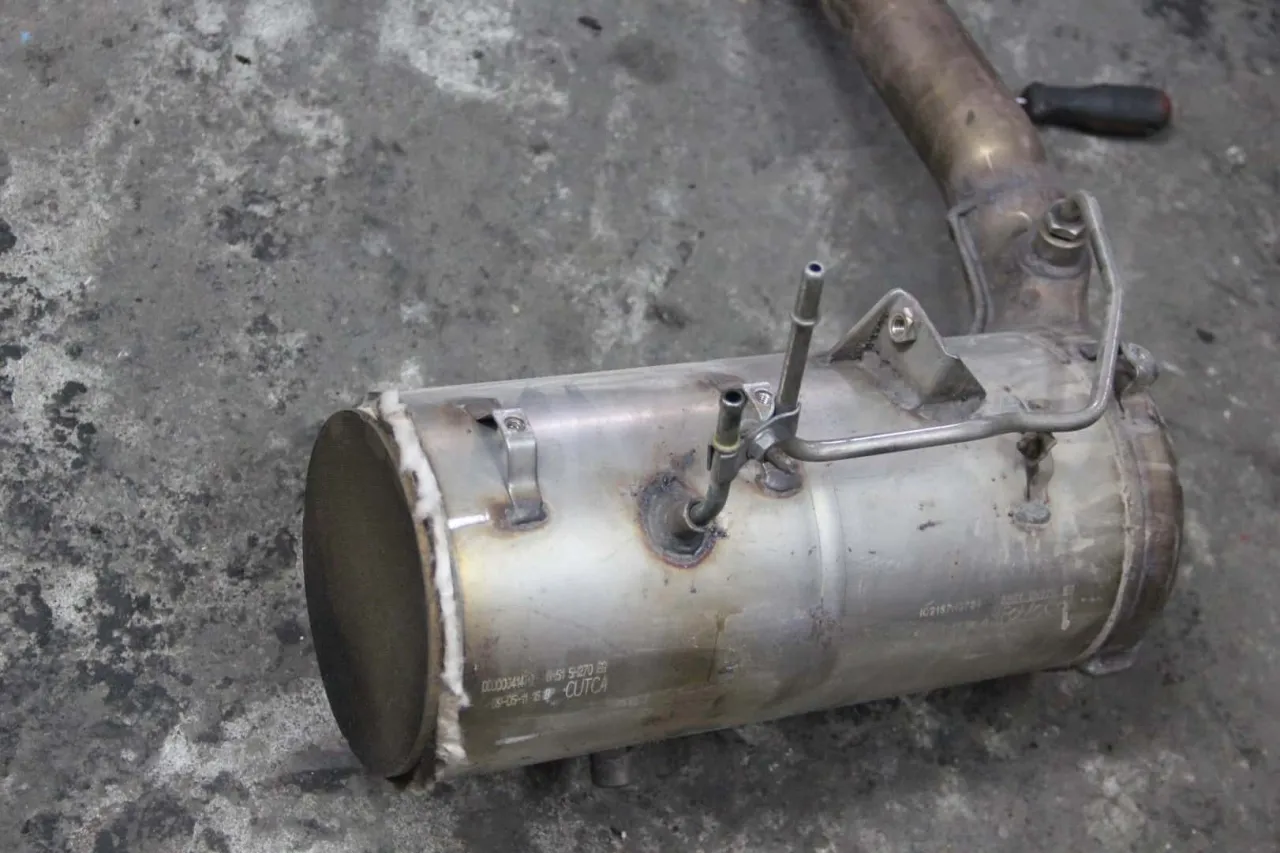

Zacznijmy od tego, co widzimy na pierwszy rzut oka. Filtr DPF, gdy spojrzymy na niego z zewnątrz, przypomina metalową puszkę. Jego wygląd jest często mylony z katalizatorem lub jednym z tłumików, ponieważ ma podobny kształt zazwyczaj cylindryczny lub owalny. Obudowa filtra DPF jest wykonana z wytrzymałej stali nierdzewnej, co jest niezbędne, aby sprostać ekstremalnym warunkom pracy, takim jak bardzo wysokie temperatury (nawet do 900°C) oraz działanie korozyjnych składników spalin.
Mimo wizualnego podobieństwa do tłumika, DPF pełni zupełnie inną funkcję. Tłumik ma za zadanie redukować hałas emitowany przez układ wydechowy, natomiast filtr cząstek stałych odpowiada za wychwytywanie szkodliwych cząstek sadzy ze spalin silników wysokoprężnych. Choć oba elementy są częścią układu wydechowego i mają metalową obudowę, ich rola w procesie oczyszczania spalin jest fundamentalnie różna. Warto o tym pamiętać, by nie pomylić tych dwóch podzespołów.
Jeśli chodzi o umiejscowienie, DPF znajdziemy w układzie wydechowym. Najczęściej montowany jest za turbosprężarką i katalizatorem utleniającym, a przed pozostałymi tłumikami. Producenci samochodów mają jednak różne podejścia. W niektórych modelach, jak np. Opel Insignia czy Volkswagen Golf, DPF jest umieszczony bardzo blisko silnika. Ma to na celu szybsze osiąganie optymalnej temperatury roboczej, co sprzyja efektywniejszemu wypalaniu sadzy. W innych autach może być zlokalizowany nieco dalej, pod podwoziem.
Zajrzyjmy do środka: Co kryje wnętrze filtra DPF?
Prawdziwa magia DPF-a dzieje się w jego wnętrzu. Sercem filtra jest ceramiczny wkład, nazywany monolitem. To on odpowiada za faktyczne zatrzymywanie cząstek stałych. Monolit ma strukturę przypominającą bardzo gęsty plaster miodu, z tysiącami mikroskopijnych kanalików. Materiały, z których jest wykonany, muszą być niezwykle odporne na wysokie temperatury i szok termiczny. Najczęściej stosuje się kordieryt, a w droższych i bardziej wydajnych filtrach węglik krzemu (SiC), który charakteryzuje się jeszcze większą odpornością.

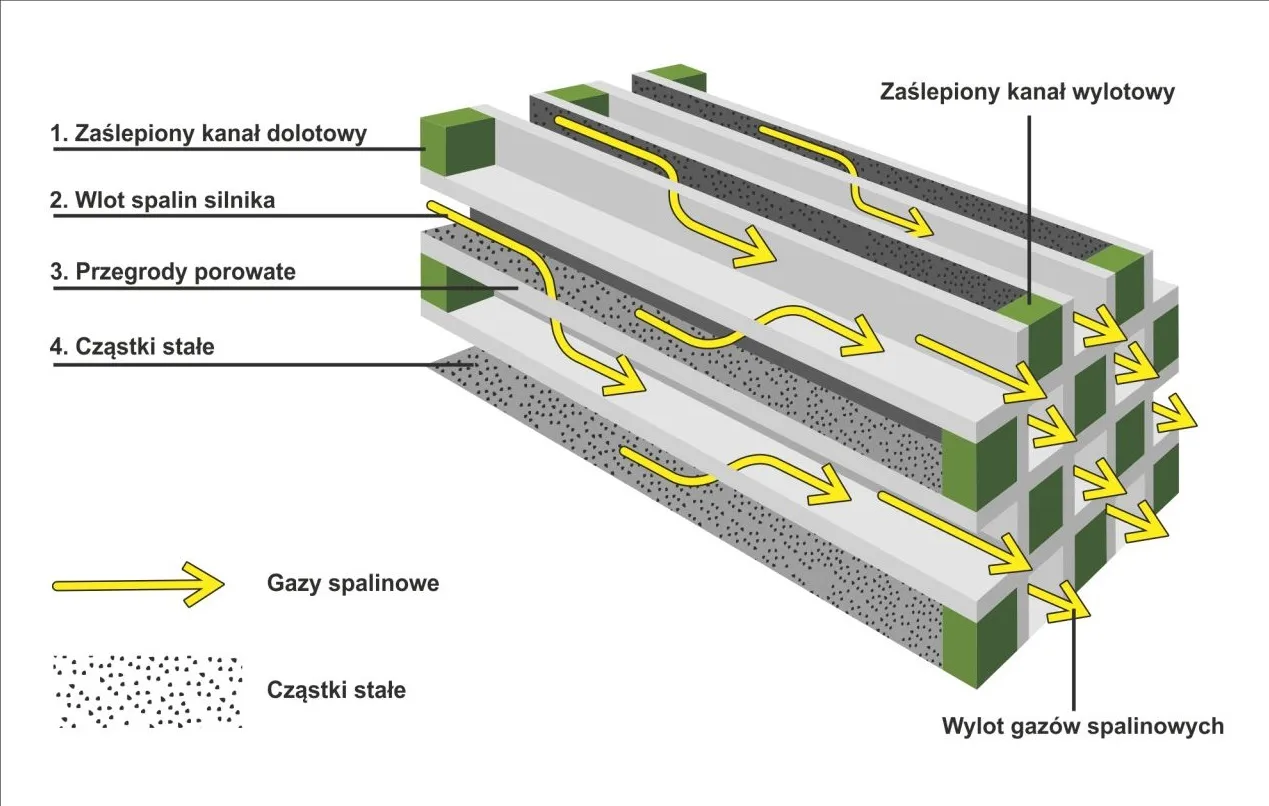

Struktura plastra miodu nie jest przypadkowa. Składa się ona z równoległych kanalików, które są naprzemiennie zaślepione raz na wlocie, raz na wylocie. Oznacza to, że spaliny, aby przedostać się przez filtr, muszą przeniknąć przez porowate ścianki tych kanalików. Właśnie na tych ściankach osadzają się cząstki sadzy, które są zbyt duże, aby przez nie przejść. To sprytne rozwiązanie sprawia, że DPF działa jak sito, skutecznie wyłapując zanieczyszczenia.
Co więcej, wewnętrzne ścianki kanalików często pokryte są specjalną powłoką katalityczną, zawierającą metale szlachetne, takie jak platyna. Ta powłoka pełni kluczową rolę w procesie regeneracji filtra. Działa ona jak katalizator, obniżając temperaturę potrzebną do wypalenia zgromadzonej sadzy. Dzięki temu, nawet w niższych temperaturach spalin, możliwe jest efektywne utlenianie sadzy do dwutlenku węgla, co pozwala na samoczyszczenie się filtra i utrzymanie jego drożności.

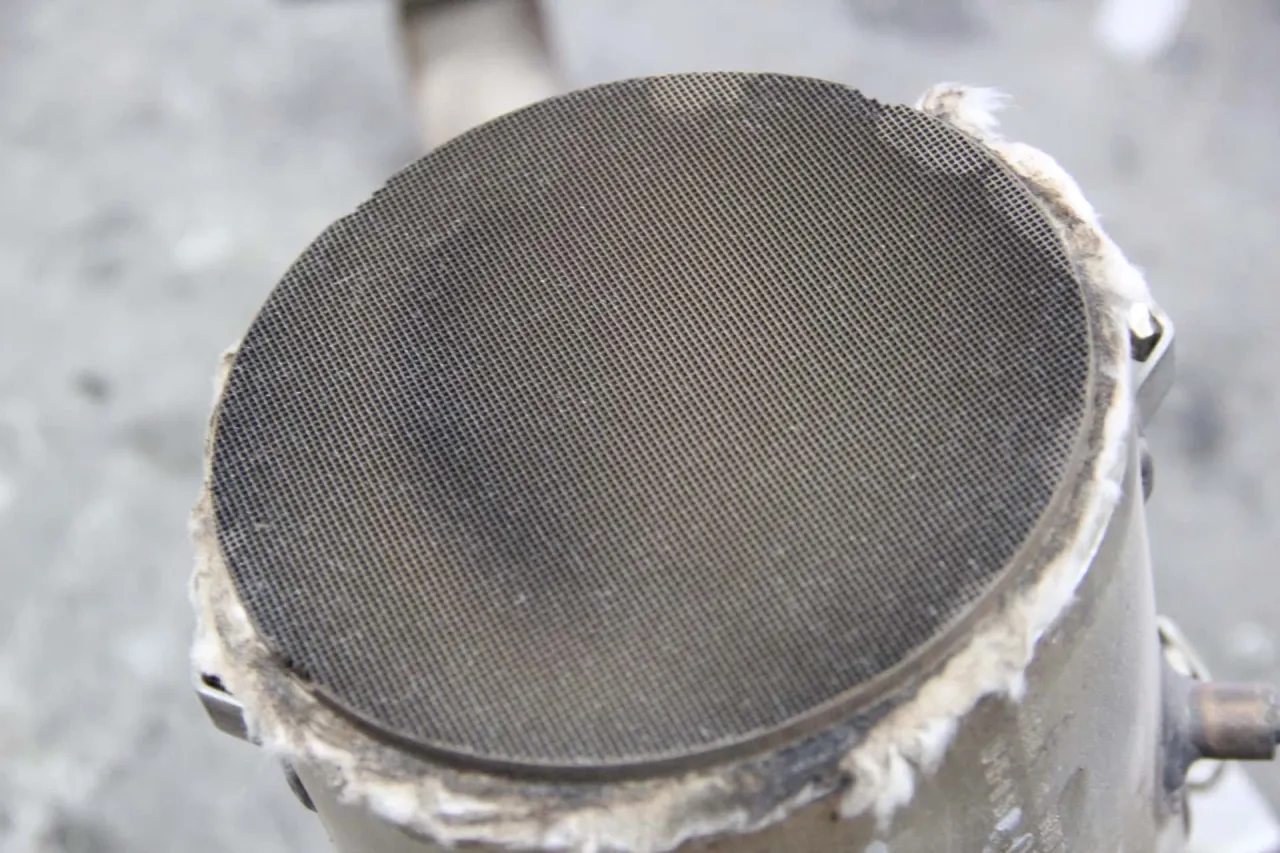

Sprawny czy zapchany? Wizualny przewodnik po filtrze DPF
Wizualna ocena stanu filtra DPF po jego demontażu może wiele powiedzieć o jego kondycji. Kiedy zajrzymy do wnętrza czystego, sprawnego filtra, powinniśmy zobaczyć kanaliki wylotowe o jasnoszarym, a nawet białawym kolorze. Brak widocznych osadów świadczy o tym, że filtr skutecznie się regeneruje i nie jest nadmiernie obciążony sadzą. To jest idealny stan, do którego dążymy w każdym pojeździe.
Pierwsze oznaki problemu pojawiają się, gdy wnętrze filtra zaczyna być pokryte czarną sadzą. Wlot kanalików, a w bardziej zaawansowanych przypadkach także ich ścianki, stają się ciemne. Oznacza to, że procesy regeneracji są niewystarczające lub występują problemy z silnikiem, które prowadzą do nadmiernego wytwarzania sadzy. Taki filtr jest już częściowo zapchany i wymaga interwencji albo skutecznej regeneracji wymuszonej, albo czyszczenia.
Jednak najgorszy scenariusz to obecność popiołu. Popiół powstaje ze spalania dodatków do oleju silnikowego i w przeciwieństwie do sadzy, nie da się go wypalić. Ma on postać jasnego, twardego osadu, który stopniowo wypełnia kanaliki filtra, zmniejszając jego pojemność i przepustowość. To jest ten "cichy zabójca" DPF-a, ponieważ raz zgromadzony popiół pozostaje w filtrze na stałe, prowadząc do jego nieodwracalnego zapchania i konieczności wymiany lub specjalistycznego czyszczenia.
Współpraca z DPF: Jakie elementy wspierają filtr?
Filtr DPF nie działa w izolacji. Jest częścią złożonego systemu, który monitoruje jego pracę i inicjuje procesy regeneracji. Oto kluczowe elementy, które z nim współpracują:
- Czujnik różnicy ciśnień: Ten element mierzy różnicę ciśnienia spalin przed i za filtrem DPF. Na podstawie tych danych sterownik silnika ocenia stopień zapchania filtra sadzą i decyduje o konieczności rozpoczęcia procesu regeneracji. Jego awaria może prowadzić do nieprawidłowego wypalania DPF.
- Czujniki temperatury spalin: Zazwyczaj są dwa takie czujniki jeden przed DPF, drugi za nim. Monitorują one temperaturę spalin, co jest kluczowe dla prawidłowego przebiegu regeneracji. Odpowiednia temperatura (ok. 550-600°C) jest niezbędna do efektywnego spalenia sadzy.
- Przewody i złącza: Do obudowy DPF podłączone są przewody doprowadzające spaliny do czujnika różnicy ciśnień oraz okablowanie do czujników temperatury. Ich uszkodzenie, nieszczelność lub korozja mogą zakłócić prawidłowe działanie całego systemu, prowadząc do błędnych odczytów i problemów z filtrem.
Nie tylko DPF: Różnice między filtrami DPF, FAP i GPF
Choć często używamy ogólnego terminu DPF, warto wiedzieć, że istnieją pewne różnice między filtrami cząstek stałych, zwłaszcza w zależności od producenta i typu silnika. Zewnętrznie wszystkie te filtry są do siebie bardzo podobne to wciąż metalowe puszki w układzie wydechowym. Kluczowe różnice tkwią w ich wewnętrznej budowie lub sposobie regeneracji.
DPF (Diesel Particulate Filter) to najpopularniejszy typ, często nazywany "suchym" filtrem. Regeneracja, czyli wypalanie sadzy, odbywa się poprzez podniesienie temperatury spalin do około 550-600°C. Nie wymaga on żadnych dodatkowych płynów, poza paliwem i olejem silnikowym.FAP (Filtre à Particules) to termin używany głównie przez koncern PSA (Peugeot, Citroën). Jest to tzw. "mokry" filtr. Zewnętrznie wygląda niemal identycznie jak DPF, ale jest częścią systemu, który obejmuje dodatkowy zbiornik z płynem katalitycznym (np. Eolys). Ten płyn jest automatycznie dozowany do paliwa, obniżając temperaturę potrzebną do wypalenia sadzy (nawet do 450°C). Jego obecność to kluczowa różnica w osprzęcie.
GPF (Gasoline Particulate Filter) to filtr cząstek stałych przeznaczony dla silników benzynowych z bezpośrednim wtryskiem. Wprowadzono go w odpowiedzi na nowe normy emisji spalin. Wizualnie jest bardzo podobny do DPF, jednak jest dostosowany do pracy w wyższych temperaturach spalin silnika benzynowego, co ułatwia pasywną regenerację. Jego budowa wewnętrzna jest zoptymalizowana pod kątem specyfiki spalin benzynowych.

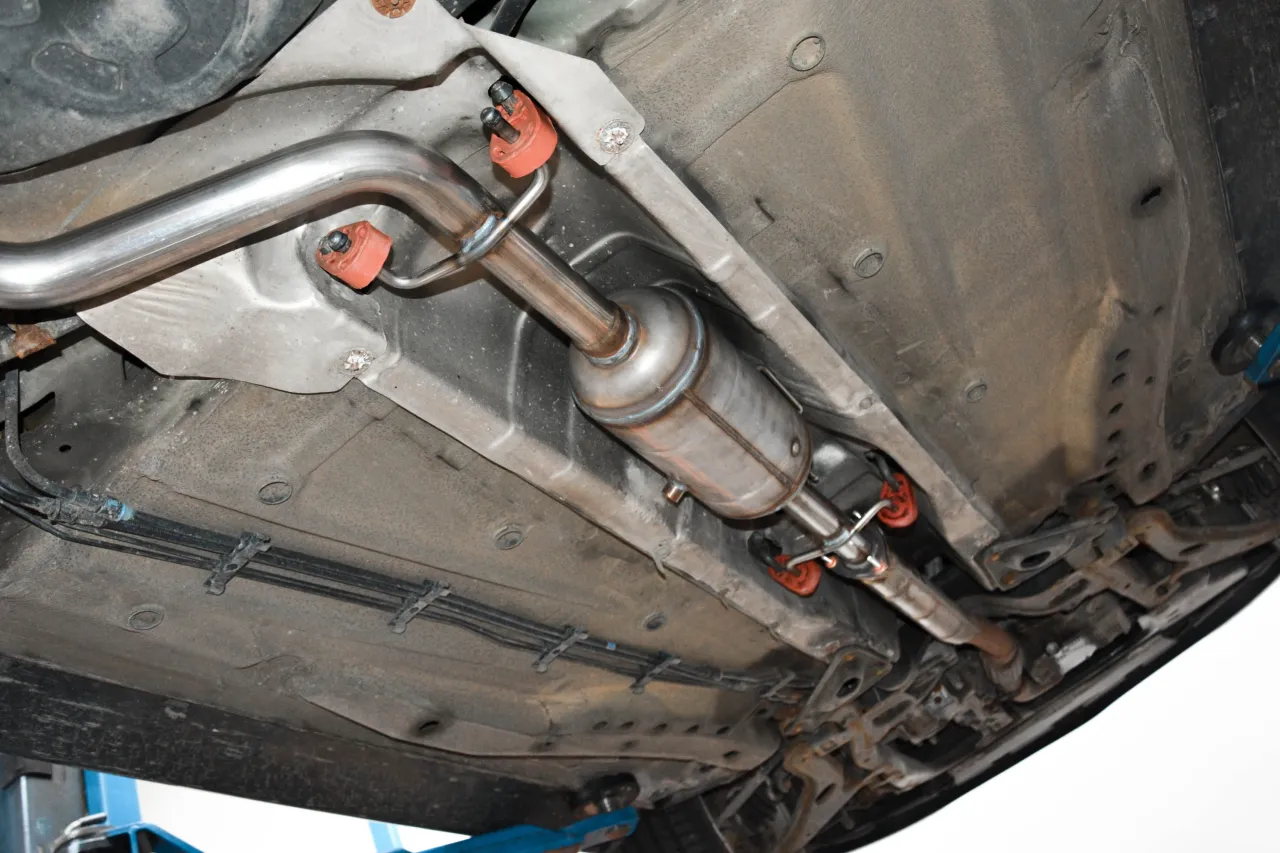

Gdzie szukać DPF? Lokalizacja w popularnych autach
Znalezienie filtra DPF w samochodzie może być wyzwaniem, zwłaszcza dla mniej doświadczonych kierowców. Lokalizacja różni się w zależności od marki i modelu, ale istnieją pewne typowe miejsca, w których producenci najczęściej go montują:
- Grupa VW (Volkswagen Golf, Passat, Skoda Octavia, Audi A3/A4): W wielu modelach DPF jest umiejscowiony stosunkowo blisko silnika, często zaraz za turbosprężarką, w komorze silnika lub tuż pod nią. Może być połączony w jednej obudowie z katalizatorem.
- Opel (Astra, Insignia): Podobnie jak w grupie VW, w Oplach DPF często znajduje się blisko silnika, aby szybko osiągać temperaturę roboczą. Szukaj go w przedniej części układu wydechowego, tuż za kolektorem wydechowym.
- Ford (Focus, Mondeo) i auta francuskie (Peugeot 307/308, Citroën C4/C5, Renault Laguna/Megane): W tych autach DPF (lub FAP w przypadku francuskich marek) często jest umieszczony nieco dalej od silnika, pod podwoziem, w środkowej części układu wydechowego. W autach francuskich warto pamiętać o zbiorniku na płyn Eolys, który jest charakterystyczny dla systemu FAP.
Dlaczego sprawny DPF jest tak ważny w Polsce?
W Polsce posiadanie sprawnego filtra DPF jest nie tylko kwestią ekologii, ale przede wszystkim obowiązkiem prawnym. Pojazdy, które były fabrycznie wyposażone w DPF (zazwyczaj od normy Euro 4 wzwyż), muszą go mieć i musi on być sprawny. Usunięcie filtra jest nielegalne i wiąże się z poważnymi konsekwencjami, zarówno finansowymi, jak i administracyjnymi. Mandaty za brak sprawnego DPF mogą sięgać nawet 5000 zł, a policja ma prawo zatrzymać dowód rejestracyjny pojazdu.
Co więcej, jazda bez sprawnego DPF niemal na pewno zakończy się negatywnym wynikiem przeglądu technicznego. Diagnosta na stacji kontroli pojazdów z łatwością wykryje brak filtra lub jego niesprawność, mierząc poziom zadymienia spalin. Nawet jeśli filtr został usunięty, a pusta obudowa pozostawiona na miejscu, doświadczony diagnosta lub funkcjonariusz policji może z łatwością zauważyć, że jest to tzw. "pusta puszka". Zmieniony dźwięk wydechu, brak czujników (lub ich zaślepienie) oraz oczywiście znacznie wyższe emisje spalin to jasne sygnały. Pamiętajmy, że policja coraz częściej dysponuje mobilnymi urządzeniami do weryfikacji poziomu emisji spalin, co sprawia, że takie oszustwa są coraz trudniejsze do ukrycia.
