DPF i katalizator: To nie to samo! Poznaj kluczowe różnice

Wielu kierowców, nawet tych z długim stażem, często myli ze sobą dwa kluczowe elementy układu wydechowego: filtr cząstek stałych (DPF) i katalizator. To powszechne nieporozumienie może prowadzić do błędnych diagnoz, niepotrzebnych kosztów, a nawet problemów prawnych. W tym artykule, jako Paweł Baranowski, postaram się precyzyjnie rozwiać wszelkie wątpliwości, wskazując na fundamentalne różnice w budowie, zasadzie działania i funkcjach tych komponentów, które są niezwykle istotne dla prawidłowej eksploatacji nowoczesnych pojazdów i dbałości o środowisko.

DPF i katalizator: rozwiewamy mity Dlaczego tak wielu kierowców myli te dwa kluczowe elementy?

Z mojego doświadczenia wynika, że głównym powodem, dla którego kierowcy często mylą filtr DPF z katalizatorem, jest ich fizyczna bliskość w układzie wydechowym, a także fakt, że w wielu nowoczesnych samochodach występują one jako zintegrowane moduły, często w jednej, wspólnej obudowie. Z zewnątrz wyglądają podobnie jak metalowe puszki wpięte w wydech. Bez specjalistycznej wiedzy trudno odróżnić, co jest czym, zwłaszcza gdy są połączone w rozwiązanie typu "2w1".

Krótka odpowiedź, która wszystko wyjaśnia: definicje dla zabieganych

Dla tych, którzy szukają szybkiej i konkretnej odpowiedzi, sprawa jest prosta: filtr DPF (Diesel Particulate Filter) to urządzenie, którego głównym zadaniem jest fizyczne wychwytywanie cząstek stałych, czyli sadzy, ze spalin silników wysokoprężnych. Działa jak sito, zatrzymując szkodliwe drobinki.

Z kolei katalizator (reaktor katalityczny) ma zupełnie inną funkcję jego rolą jest neutralizowanie toksycznych związków chemicznych zawartych w spalinach, takich jak tlenki węgla, tlenki azotu czy węglowodory. Wykorzystuje do tego reakcje chemiczne, przekształcając je w mniej szkodliwe substancje.

Rola katalizatora w twoim aucie

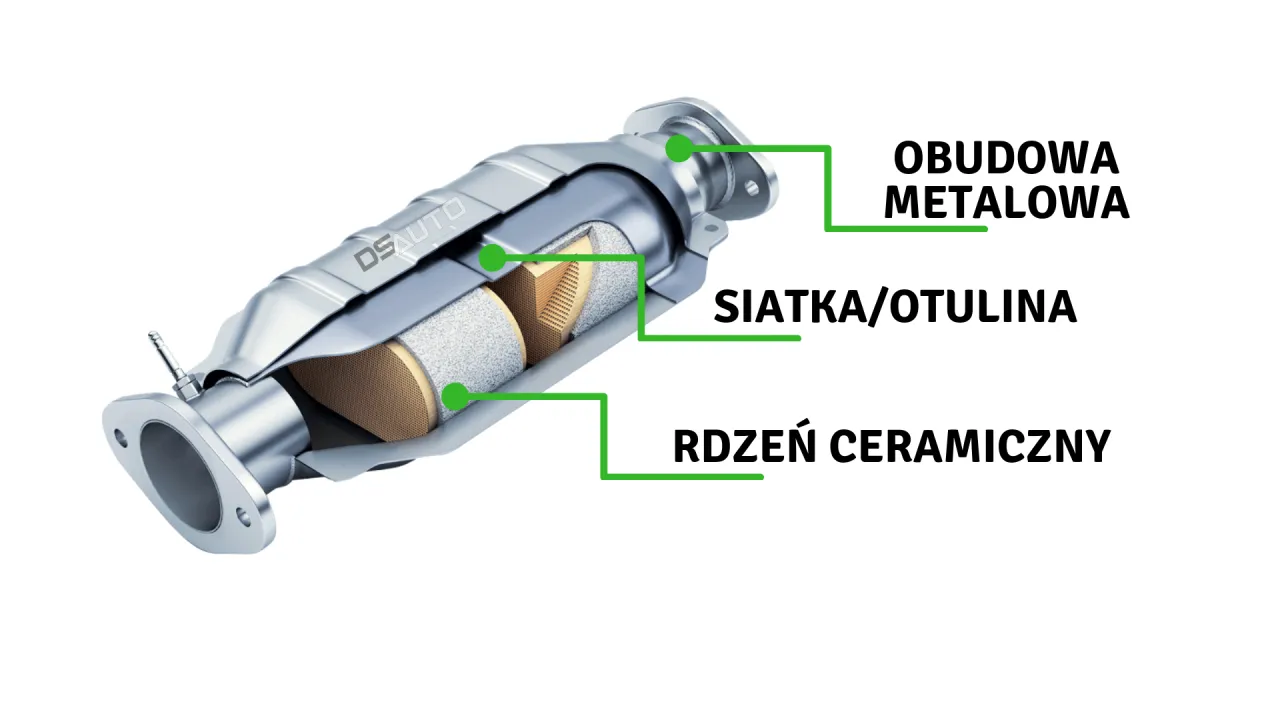

Budowa katalizatora: co kryje się w metalowej puszce?

Katalizator, choć z zewnątrz wygląda niepozornie, to prawdziwe laboratorium chemiczne. W jego metalowej obudowie znajduje się monolit o strukturze plastra miodu, który może być wykonany z ceramiki (najczęściej) lub metalu. Powierzchnia tego monolitu jest pokryta niezwykle cienką warstwą metali szlachetnych przede wszystkim platyny, palladu i rodu. To właśnie te metale są kluczowe, ponieważ pełnią funkcję katalizatorów, czyli substancji przyspieszających reakcje chemiczne bez samej w nich udziału.

Chemia w służbie ekologii: jak katalizator neutralizuje toksyny?

Zasada działania katalizatora trójdrożnego (najczęściej spotykanego w samochodach benzynowych, ale także w dieslach) opiera się na trzech głównych reakcjach chemicznych. Gdy gorące spaliny przepływają przez labirynt kanałów pokrytych metalami szlachetnymi, dochodzi do ich oczyszczania. Po pierwsze, tlenki azotu (NOx) są redukowane do nieszkodliwego azotu (N₂). Po drugie, tlenek węgla (CO) jest utleniany do dwutlenku węgla (CO₂). Wreszcie, niespalone węglowodory (HC) są również utleniane do dwutlenku węgla i wody (H₂O). Dzięki tym procesom, z rury wydechowej wydostają się znacznie mniej toksyczne substancje.

Czy twoje auto ma katalizator? (Tak, i to niezależnie od paliwa)

Odpowiadając krótko: tak, niemal każde nowoczesne auto, niezależnie od tego, czy jest napędzane benzyną, czy olejem napędowym, jest wyposażone w katalizator. To obowiązkowy element układu wydechowego od wielu lat, a jego obecność jest podyktowana rygorystycznymi normami emisji spalin. Katalizator jest więc uniwersalnym strażnikiem czystości spalin, pracującym zarówno w silnikach iskrowych, jak i wysokoprężnych.

Filtr DPF: dlaczego jest kluczowy dla diesli

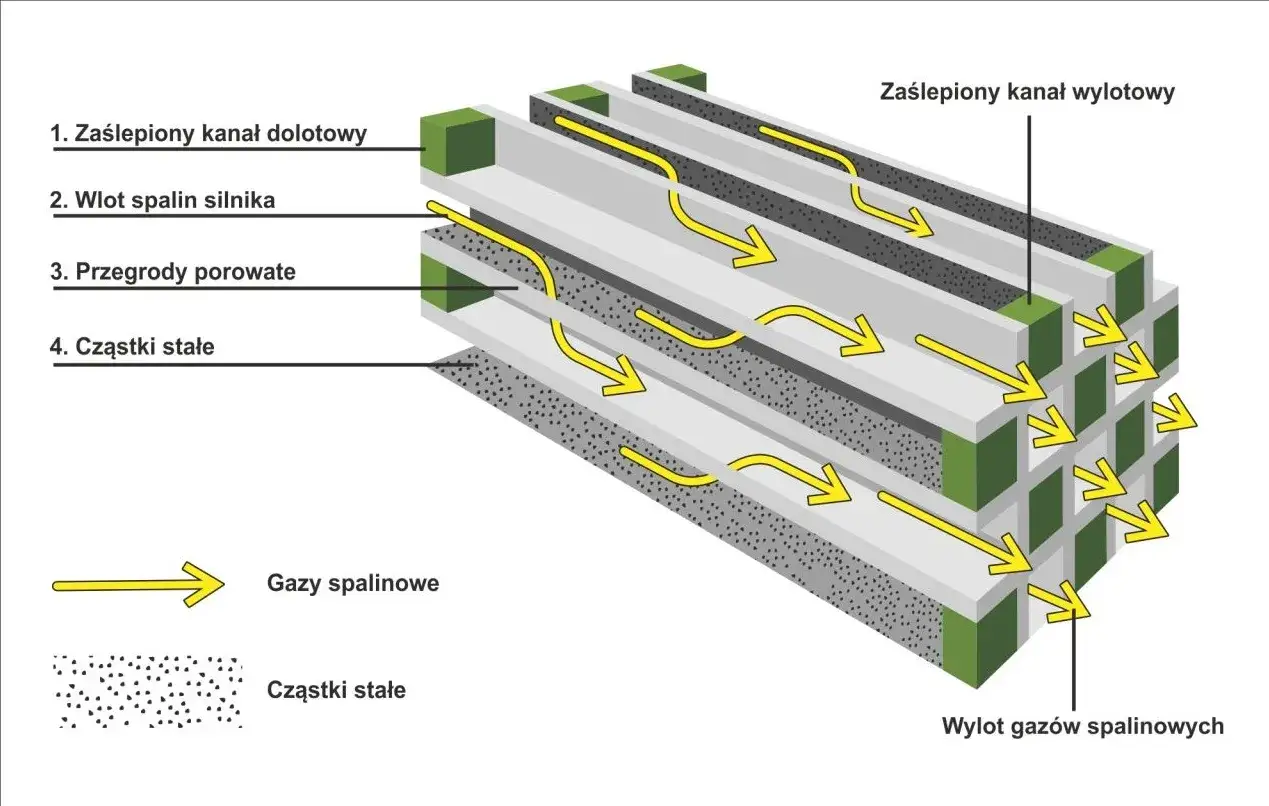

Anatomia filtra cząstek stałych: jak zbudowana jest pułapka na sadzę?

Filtr DPF, w przeciwieństwie do katalizatora, nie jest miejscem, gdzie zachodzą złożone reakcje chemiczne w celu neutralizacji gazów. Jego konstrukcja jest nastawiona na fizyczne wyłapywanie cząstek stałych. Wewnątrz metalowej obudowy DPF-a znajduje się porowaty wkład, najczęściej wykonany z węglika krzemu (choć bywają też inne materiały). Ma on strukturę przypominającą labirynt wąskich kanałów, z których jedne są zaślepione na wlocie, a drugie na wylocie. Spaliny, aby się przez niego przedostać, muszą przepłynąć przez porowate ścianki, na których osadza się sadza.

Krok po kroku: proces wychwytywania i "wypalania" sadzy w DPF

Działanie filtra DPF można podzielić na dwa główne etapy:

1. Pasywne filtrowanie (wychwytywanie sadzy): Podczas normalnej pracy silnika, spaliny przepływają przez porowate ścianki filtra. Cząstki sadzy, które są zbyt duże, aby przejść przez mikroskopijne pory, osadzają się na tych ściankach, skutecznie zmniejszając zanieczyszczenie powietrza. Ten proces trwa, aż filtr osiągnie pewien poziom zapełnienia.
2. Aktywna regeneracja ("wypalanie" sadzy): Gdy sterownik silnika wykryje, że filtr jest odpowiednio zapełniony sadzą (na podstawie danych z czujników ciśnienia różnicowego), inicjuje proces regeneracji. Polega on na podniesieniu temperatury spalin do około 550-650°C. Osiąga się to poprzez zmianę dawkowania paliwa, wtrysk dodatkowej porcji paliwa do cylindrów (które dopala się w wydechu) lub inne strategie. W tak wysokiej temperaturze zgromadzona sadza ulega utlenieniu i zamienia się w znacznie mniej szkodliwy dwutlenek węgla oraz niewielką ilość popiołu, który niestety pozostaje w filtrze. Jest to kluczowy proces dla utrzymania drożności filtra DPF.

DPF a normy Euro: skąd wziął się obowiązek montażu?

Obowiązek montażu filtrów DPF w samochodach z silnikami Diesla stał się powszechny wraz z wprowadzeniem normy emisji spalin Euro 5 w 2009 roku. Chociaż już wcześniej niektóre pojazdy były w nie wyposażone, to właśnie Euro 5 wymusiło na producentach stosowanie DPF-ów w celu drastycznego ograniczenia emisji szkodliwych pyłów PM10 i PM2.5. Bez tego elementu, nowoczesne diesle po prostu nie byłyby w stanie spełnić restrykcyjnych wymagań środowiskowych.

Kluczowe różnice: DPF kontra katalizator

Aby jeszcze lepiej zrozumieć, że DPF i katalizator to dwa różne urządzenia, przygotowałem tabelę, która w jasny sposób przedstawia ich fundamentalne różnice:

Rozwiązania 2w1: DPF i katalizator w jednej obudowie

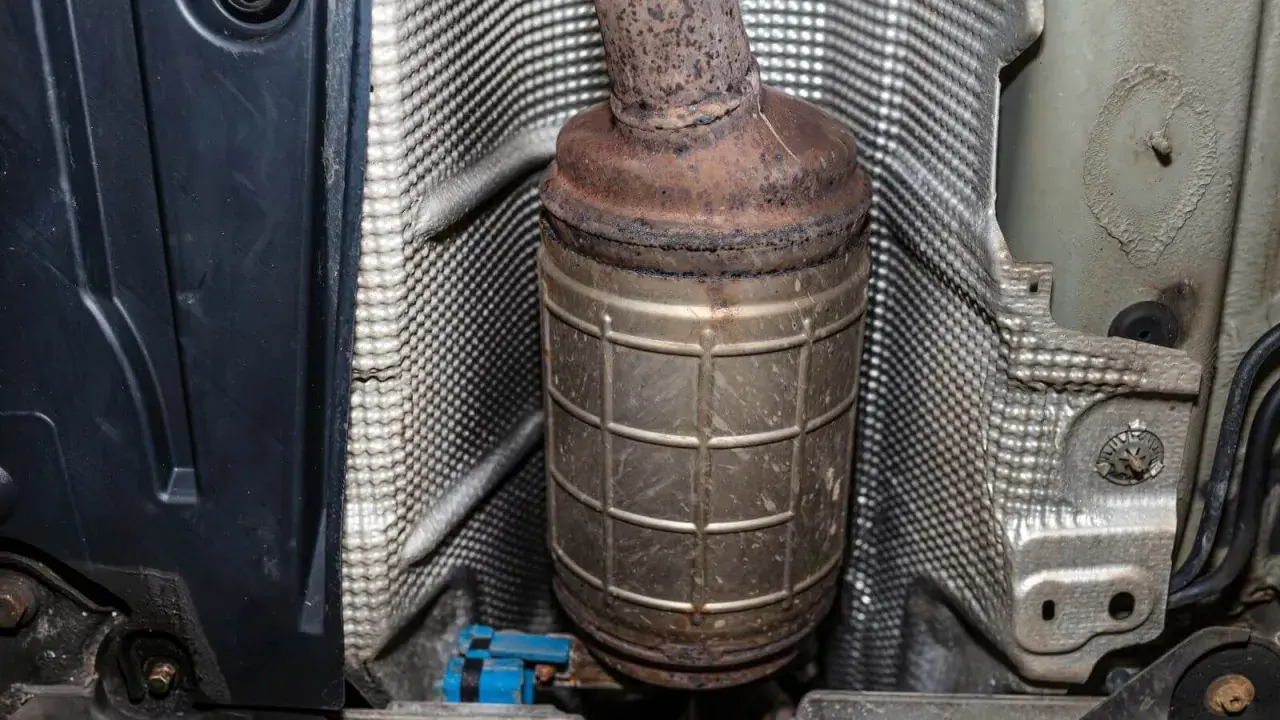

Jak rozpoznać zintegrowany moduł DPF/katalizator?

Jak już wspomniałem, w wielu nowoczesnych samochodach, zwłaszcza tych z silnikami Diesla, DPF i katalizator są często połączone w jeden moduł. Taki zintegrowany element jest zazwyczaj większy i bardziej rozbudowany niż pojedynczy katalizator czy DPF. Można go rozpoznać po obecności wielu czujników (np. czujników ciśnienia różnicowego, czujników temperatury spalin, sond lambda), które są niezbędne do monitorowania pracy obu komponentów i zarządzania procesem regeneracji DPF. Warto też wspomnieć o systemach typu FAP (Filtre à Particules), które są odmianą DPF stosowaną głównie w autach francuskich, często zintegrowaną z funkcją katalizatora utleniającego i wymagającą dodatku płynu katalitycznego (AdBlue lub specjalnego płynu Eolys).

Zalety i wady połączenia obu komponentów w jedną całość

• Zalety:
  • Oszczędność miejsca: Zintegrowane rozwiązanie zajmuje mniej przestrzeni pod podwoziem, co jest ważne w coraz ciaśniejszych komorach silnika i podwoziach.
  • Uproszczenie montażu: Jeden moduł jest łatwiejszy do zainstalowania na linii produkcyjnej.
  • Lepsza efektywność: Bliskie umiejscowienie katalizatora i DPF może sprzyjać szybszemu osiąganiu optymalnych temperatur pracy.
• Wady:
  • Wyższy koszt wymiany: W przypadku awarii jednego z elementów, często trzeba wymienić cały moduł, co generuje znacznie wyższe koszty niż wymiana pojedynczego komponentu.
  • Złożoność diagnostyki: Usterka w jednym obszarze może wpływać na drugi, utrudniając precyzyjną diagnozę.

Typowe problemy i objawy awarii DPF oraz katalizatora

Kiedy podejrzewać zapchany DPF? Najczęstsze symptomy

Zapchany DPF to jeden z najczęstszych problemów w nowoczesnych dieslach, zwłaszcza tych eksploatowanych głównie w mieście. Oto typowe objawy, na które należy zwrócić uwagę:

• Spadek mocy silnika: Auto staje się "mułowate", słabo przyspiesza.
• Przejście w tryb awaryjny: Silnik pracuje w ograniczonym zakresie obrotów, często z ograniczoną mocą.
• Zwiększone zużycie paliwa: Silnik próbuje częściej regenerować DPF, co wymaga większej dawki paliwa.
• Zapalenie się kontrolek: Na desce rozdzielczej pojawia się kontrolka DPF lub kontrolka "check engine".
• Niestabilna praca silnika na biegu jałowym.
• Biały lub szary dym z rury wydechowej podczas prób regeneracji.

Często przyczyną jest jazda na krótkich dystansach, która uniemożliwia przeprowadzenie pełnego cyklu aktywnej regeneracji filtra.

Po czym poznać, że to katalizator zawodzi? Charakterystyczne oznaki

Awaria katalizatora może objawiać się nieco inaczej niż problemy z DPF. Warto zwrócić uwagę na następujące sygnały:

• Pogorszenie osiągów silnika: Podobnie jak przy DPF, auto może tracić moc i słabiej reagować na gaz.
• Zwiększona emisja spalin: Samochód może nie przejść badania technicznego z powodu zbyt wysokiej emisji szkodliwych substancji.
• Specyficzny zapach siarki ("zgniłych jaj") z rury wydechowej to znak, że katalizator nie pracuje prawidłowo.
• Grzechotanie lub metaliczny dźwięk dochodzący z układu wydechowego, zwłaszcza na nierównościach może to świadczyć o uszkodzeniu ceramicznego wkładu katalizatora.
• Zapalenie się kontrolki "check engine" często towarzyszy awariom katalizatora.

Przyczynami awarii katalizatora mogą być uszkodzenia mechaniczne, przegrzanie, stosowanie paliwa złej jakości lub usterki silnika prowadzące do przedostawania się niespalonego paliwa do wydechu.

DPF i katalizator a prawo w Polsce

Dlaczego usuwanie DPF jest nielegalne i kosztowne?

Chciałbym to podkreślić z całą stanowczością: usuwanie filtra DPF jest w Polsce nielegalne i wiąże się z poważnymi konsekwencjami. Za taką modyfikację grozi mandat w wysokości do 5000 zł. Co więcej, pojazd, w którym usunięto DPF, nie przejdzie badania technicznego. Diagnosta ma obowiązek sprawdzić obecność filtra i w przypadku jego braku lub nieprawidłowego działania (np. nadmiernego zadymienia), odmówić podbicia przeglądu. To wszystko wynika z troski o jakość powietrza i przestrzeganie norm emisji spalin.

Jak wygląda kontrola na stacji diagnostycznej? Nowe realia dla kierowców

Od 2021 roku przepisy dotyczące kontroli DPF na stacjach diagnostycznych są znacznie bardziej rygorystyczne. Diagnosta nie tylko wizualnie sprawdza obecność filtra DPF w układzie wydechowym, ale również mierzy emisję zadymienia spalin. Jeśli wartości przekroczą dopuszczalne normy (które dla aut z DPF są bardzo niskie), pojazd nie otrzyma pozytywnego wyniku badania. W praktyce oznacza to, że samochód z usuniętym lub niesprawnym DPF-em ma minimalne szanse na zaliczenie przeglądu, co skutecznie eliminuje go z legalnego ruchu.

DPF i katalizator: kluczowy duet dla ekologii

Dlaczego zrozumienie tej różnicy jest ważne dla każdego kierowcy?

Zrozumienie różnic między DPF a katalizatorem to nie tylko kwestia technicznej wiedzy, ale przede wszystkim świadomej eksploatacji pojazdu. Dzięki tej wiedzy możemy lepiej dbać o nasze auto, unikać kosztownych awarii, a co najważniejsze przyczyniać się do ochrony środowiska. Właściwa diagnostyka problemów z układem wydechowym pozwala na szybką i trafną naprawę, co przekłada się na mniejsze zanieczyszczenie powietrza i zgodność z obowiązującymi przepisami.

Przeczytaj również: Filtr DPF: Ile km wytrzyma? Jak przedłużyć jego życie i uniknąć kar?

Jak dbać o oba elementy, by służyły jak najdłużej?

• Dbałość o DPF:
  • Regularne dłuższe trasy: Staraj się co jakiś czas przejechać dłuższą trasę (min. 30-40 km) z prędkością powyżej 60 km/h, aby umożliwić pełne wypalenie sadzy.
  • Odpowiednie paliwo: Używaj paliwa dobrej jakości, zgodnego z zaleceniami producenta.
  • Monitoruj kontrolki: Nie ignoruj zapalających się kontrolek DPF czy "check engine".
  • Unikaj częstych przerw w regeneracji: Jeśli zauważysz, że auto próbuje się regenerować (np. podwyższone obroty na postoju, zwiększone spalanie), staraj się nie wyłączać silnika.
• Dbałość o katalizator:
  • Unikaj paliwa złej jakości: Zanieczyszczenia w paliwie mogą uszkodzić metale szlachetne.
  • Szybko reaguj na usterki silnika: Niesprawne świece, cewki zapłonowe czy wtryskiwacze mogą powodować przedostawanie się niespalonego paliwa do katalizatora i jego przegrzewanie.
  • Unikaj uderzeń: Uszkodzenia mechaniczne (np. uderzenie o krawężnik) mogą zniszczyć delikatny wkład ceramiczny.
  • Regularny serwis: Upewnij się, że silnik pracuje poprawnie, a jego podzespoły są w dobrym stanie.
