Gdzie jest DPF? Znajdź filtr, zrozum problemy i uniknij kar!

Zastanawiasz się, gdzie w Twoim samochodzie ukrywa się filtr cząstek stałych (DPF) i dlaczego jego lokalizacja jest tak istotna? Ten artykuł to kompleksowy przewodnik, który pomoże Ci nie tylko zlokalizować DPF, ale także zrozumieć jego działanie, rozpoznać objawy problemów i dowiedzieć się, jak o niego prawidłowo dbać. To kluczowa wiedza, zwłaszcza gdy na desce rozdzielczej zaświeci się niepokojąca kontrolka lub poczujesz spadek mocy silnika.

Krótka historia filtra DPF: od kiedy jest obowiązkowy?

Kiedy mówimy o filtrach DPF, warto wiedzieć, że nie są one wynalazkiem ostatnich kilku lat. Obowiązek ich stosowania w samochodach z silnikiem Diesla pojawił się wraz z wprowadzeniem normy emisji spalin Euro 4, co miało miejsce mniej więcej w 2006 roku. Od tego czasu praktycznie każdy nowy diesel musiał być w niego wyposażony, aby spełniać coraz bardziej restrykcyjne wymogi dotyczące czystości spalin. Co ciekawe, podobne rozwiązania zaczęły pojawiać się także w samochodach benzynowych z wtryskiem bezpośrednim. Od normy Euro 6c, czyli od 2018 roku, wiele "benzyniaków" również posiada swój odpowiednik DPF-a, nazywany GPF (Gasoline Particulate Filter). To pokazuje, jak bardzo przemysł motoryzacyjny dąży do minimalizacji wpływu na środowisko.

Jak w 3 prostych krokach sprawdzić, czy w Twoim dieslu jest filtr cząstek stałych?

Jeśli nie jesteś pewien, czy Twój samochód posiada filtr DPF, mam dla Ciebie kilka sprawdzonych sposobów, które pomogą to ustalić. Oto one:

1. Weryfikacja po numerze VIN w ASO: To najpewniejsza metoda. Skontaktuj się z autoryzowanym serwisem danej marki i podaj numer VIN swojego pojazdu. Na podstawie tego numeru pracownicy serwisu są w stanie precyzyjnie określić fabryczne wyposażenie Twojego auta, w tym obecność DPF.
2. Diagnostyka komputerowa: Podłączenie samochodu do komputera diagnostycznego to kolejny niezawodny sposób. Profesjonalne oprogramowanie diagnostyczne pokaże parametry pracy filtra DPF, takie jak stopień zapełnienia sadzą, ciśnienie przed i za filtrem, a także historię regeneracji. Jeśli te dane są dostępne, DPF na pewno jest na pokładzie.
3. Wizualna inspekcja układu wydechowego: Jeśli masz możliwość zajrzenia pod samochód (najlepiej na podnośniku lub kanale), poszukaj charakterystycznej metalowej puszki w układzie wydechowym, o której więcej opowiem za chwilę. Zwróć uwagę na podłączone do niej przewody i czujniki.

Istnieją też mniej pewne wskazówki, które mogą sugerować obecność DPF. Na przykład, czysta końcówka rury wydechowej (bez osadu sadzy) często świadczy o sprawnym filtrze. Innym sposobem jest głuchy odgłos po stuknięciu w obudowę filtra wskazuje to na obecność ceramicznego wkładu w środku, w przeciwieństwie do pustego katalizatora, który brzmi bardziej metalicznie.

DPF, FAP, GPF czym się różnią i który możesz znaleźć u siebie?

W świecie filtrów cząstek stałych spotkasz się z kilkoma nazwami, które choć podobne, oznaczają nieco inne technologie. Pozwól, że wyjaśnię te różnice:

• DPF (Diesel Particulate Filter): To najpopularniejszy typ filtra, który znajdziesz w większości nowoczesnych diesli. Działa on na zasadzie "suchej" filtracji sadza osadza się na porowatych ściankach filtra, a następnie jest wypalana w wysokiej temperaturze (regeneracja).

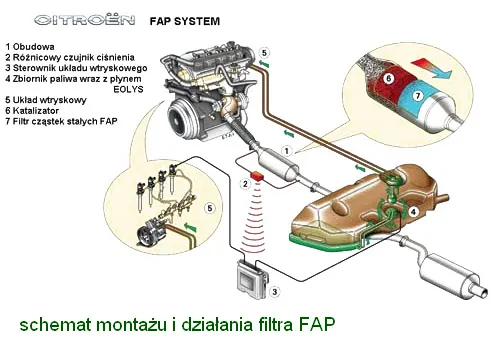

• FAP (Filtre à Particules): Jest to specyficzny rodzaj filtra cząstek stałych, stosowany głównie w samochodach francuskich marek, takich jak Peugeot czy Citroën. FAP to filtr "mokry", co oznacza, że do paliwa dodawany jest specjalny płyn katalityczny (np. Eolys). Płyn ten obniża temperaturę zapłonu sadzy, co ułatwia i przyspiesza proces regeneracji, nawet w niższych temperaturach spalin. Wymaga on jednak okresowego uzupełniania zbiornika z płynem.
• GPF (Gasoline Particulate Filter): Jak już wspomniałem, to odpowiednik DPF-a dla silników benzynowych z bezpośrednim wtryskiem paliwa. Zasada działania jest bardzo podobna do DPF wyłapuje on cząstki stałe (choć w benzynach jest ich znacznie mniej niż w dieslach) i wypala je w procesie regeneracji.

Zatem, jeśli masz diesla, najprawdopodobniej spotkasz się z DPF lub FAP (jeśli to auto francuskie). Jeśli jeździsz nowoczesną benzyną, możesz mieć GPF.

Gdzie dokładnie znajdziesz DPF? Przewodnik po lokalizacjach

Zrozumienie, gdzie dokładnie znajduje się DPF w Twoim samochodzie, jest kluczowe, zwłaszcza gdy musisz go zidentyfikować lub podejrzewasz problem. Lokalizacja nie jest przypadkowa i wynika z jego specyfiki działania.

Typowe umiejscowienie: pod podłogą, blisko silnika

W większości samochodów filtr DPF jest integralną częścią układu wydechowego. Najczęściej znajdziesz go za katalizatorem, a przed tłumikiem końcowym. To metalowa puszka, która może przypominać dodatkowy tłumik. Kluczowe jest to, że DPF zawsze montowany jest blisko silnika. Dlaczego? Ponieważ do efektywnego wypalania sadzy (procesu regeneracji) potrzebne są bardzo wysokie temperatury spalin, rzędu 550-600°C. Im bliżej silnika, tym łatwiej jest osiągnąć i utrzymać taką temperaturę, co sprzyja prawidłowej pracy filtra i jego samoczyszczeniu.

Nietypowe przypadki: kiedy DPF chowa się w komorze silnika? (VW, Audi, Toyota)

Choć standardem jest umiejscowienie DPF pod podłogą, w niektórych modelach samochodów producenci zdecydowali się na bardziej kompaktowe rozwiązanie. W wybranych wersjach, na przykład w niektórych modelach Audi, VW czy Toyoty z silnikami 1.6 i 1.9 TDI, filtr DPF może być umieszczony bezpośrednio w komorze silnika. Często jest on zintegrowany z katalizatorem w jednej obudowie, tuż za turbosprężarką. Takie rozwiązanie ma na celu jeszcze szybsze osiąganie wymaganej temperatury pracy, co jest korzystne zwłaszcza w warunkach miejskich. Warto o tym wiedzieć, bo szukając go pod podwoziem, możesz go po prostu nie znaleźć.

Jak go rozpoznać? Charakterystyczny wygląd i kluczowe elementy

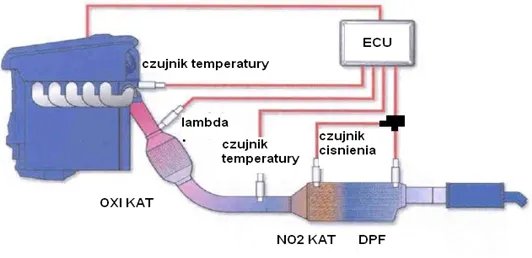

Kiedy już wiesz, gdzie szukać, musisz jeszcze umieć go rozpoznać. Filtr DPF ma bardzo charakterystyczny wygląd. Jest to zazwyczaj metalowa puszka, która może mieć kształt cylindryczny lub nieco nieregularny, przypominający nieco większy tłumik lub katalizator. Różni się jednak od zwykłego tłumika tym, że jest bardziej zwarty i często ma bardziej masywną konstrukcję. Kluczowe do identyfikacji są jednak podłączone do niego elementy. Zawsze zobaczysz do niego podłączone czujniki, a od nich będą odchodzić przewody. Najważniejsze z nich to:

• Czujnik różnicy ciśnień: Zazwyczaj są to dwie rurki (przewody) doprowadzające ciśnienie spalin z punktu przed filtrem i za filtrem do czujnika zamontowanego gdzieś w pobliżu. Różnica ciśnień informuje sterownik silnika o stopniu zapełnienia filtra sadzą.
• Czujniki temperatury spalin: Zwykle są dwa jeden przed filtrem, drugi za nim. Monitorują one temperaturę spalin, co jest kluczowe dla inicjowania i kontrolowania procesu regeneracji.

Obecność tych czujników i przewodów to niemal pewny znak, że patrzysz na filtr cząstek stałych, a nie na zwykły tłumik czy katalizator.

Dlaczego lokalizacja DPF jest ważna? Poznaj kluczowe problemy

Lokalizacja DPF nie jest przypadkowa, a zrozumienie jej znaczenia pomaga w diagnozowaniu problemów. To nie tylko metalowa puszka, ale skomplikowany element układu wydechowego, którego prawidłowe działanie zależy od precyzyjnej współpracy z innymi podzespołami.

To nie tylko puszka rola czujników ciśnienia i temperatury

Jak już wspomniałem, DPF to nie tylko kawałek metalu i ceramiki. To zaawansowany komponent, który ściśle współpracuje z elektroniką samochodu. Kluczową rolę odgrywają tu czujniki ciśnienia i temperatury spalin. Czujnik różnicy ciśnień mierzy ciśnienie spalin przed i za filtrem. Jeśli różnica ciśnień jest zbyt duża, oznacza to, że filtr jest zapchany. Czujniki temperatury spalin monitorują temperaturę, aby sterownik silnika wiedział, kiedy warunki są odpowiednie do rozpoczęcia procesu regeneracji (wypalania sadzy) lub czy regeneracja przebiega prawidłowo. Bez tych czujników, sterownik nie miałby pojęcia o stanie filtra, a jego regeneracja byłaby niemożliwa lub nieefektywna, co szybko doprowadziłoby do poważnych problemów.

Zapchany DPF po czym poznasz, że problem dotyczy właśnie Ciebie?

Gdy DPF zaczyna szwankować, samochód daje o tym znać na różne sposoby. Jako doświadczony kierowca i mechanik, widziałem to wiele razy. Oto najczęstsze objawy, które powinny wzbudzić Twoją czujność:

• Zapalenie się kontrolki DPF lub "check engine": To najbardziej oczywisty sygnał. Kontrolka DPF zazwyczaj przypomina prostokąt z kropkami w środku.
• Spadek mocy silnika: Samochód staje się ociężały, gorzej przyspiesza, a jazda pod górę staje się wyzwaniem.
• Przejście w tryb awaryjny: Sterownik silnika, w celu ochrony jednostki napędowej, może ograniczyć jej moc i obroty, co objawia się znacznym spadkiem osiągów.
• Zwiększone zużycie paliwa: Silnik musi pracować ciężej, aby pokonać opory w układzie wydechowym, co przekłada się na wyższe spalanie.
• Falowanie obrotów: Szczególnie na biegu jałowym, obroty mogą być niestabilne.
• Problemy z uruchomieniem silnika: W skrajnych przypadkach, gdy filtr jest bardzo mocno zapchany, mogą pojawić się trudności z uruchomieniem pojazdu.
• Podniesienie poziomu oleju silnikowego: To bardzo niebezpieczny objaw! Podczas nieudanych prób regeneracji, niespalone paliwo może przedostawać się do miski olejowej, rozcieńczając olej. Taki "rozcieńczony" olej traci swoje właściwości smarne i może prowadzić do poważnych uszkodzeń silnika, np. zatarcia.

Główny winowajca problemów: dlaczego jazda po mieście "zabija" filtr?

Wiele osób pyta mnie, dlaczego ich DPF tak często się zapycha. Odpowiedź jest prosta i często bolesna dla mieszkańców miast: jazda na krótkich odcinkach i w warunkach miejskich. Filtr DPF, aby się oczyścić, musi osiągnąć bardzo wysoką temperaturę około 550-600°C. Ten proces nazywamy regeneracją. Wyróżniamy regenerację pasywną, która zachodzi samoczynnie podczas dłuższej jazdy z wyższą prędkością (np. na autostradzie), oraz regenerację aktywną, inicjowaną przez sterownik silnika, który celowo podnosi temperaturę spalin poprzez dodatkowe wtryski paliwa. Problem pojawia się, gdy samochód jest eksploatowany głównie w korkach, na krótkich dystansach, gdzie silnik nie ma szansy osiągnąć i utrzymać wymaganej temperatury. Proces regeneracji nie może się wtedy zakończyć, sadza gromadzi się w filtrze, a DPF stopniowo się zapycha. To jak próba rozpalenia ogniska w deszczu bez odpowiednich warunków po prostu się nie uda.

Znalazłeś DPF? Co dalej i jak o niego dbać

Skoro już wiesz, gdzie znajduje się DPF i jakie są objawy jego problemów, pora na najważniejsze: jak o niego dbać, aby służył jak najdłużej i nie generował kosztownych napraw. Pamiętaj, że odpowiednia eksploatacja to podstawa.

Proces wypalania DPF: Jak pomóc autu oczyścić filtr?

Domowe sposoby zawodzą? Kiedy wizyta w warsztacie jest nieunikniona

Niestety, nie zawsze da się pomóc filtrowi DPF samodzielnie. Jeśli mimo prób "przepalenia" filtra na trasie kontrolka DPF nadal się świeci, samochód traci moc lub wchodzi w tryb awaryjny, to znak, że domowe sposoby już nie wystarczą. W takiej sytuacji wizyta w warsztacie jest nieunikniona. Mechanik może przeprowadzić profesjonalną regenerację wymuszoną (serwisową), która polega na podłączeniu komputera diagnostycznego i zainicjowaniu procesu wypalania w kontrolowanych warunkach. W skrajnych przypadkach, gdy filtr jest całkowicie zapchany i uszkodzony, konieczne może być jego profesjonalne czyszczenie (np. metodą hydrodynamiczną) lub, w najgorszym scenariuszu, wymiana na nowy. Pamiętaj, że zwlekanie z naprawą może prowadzić do dalszych uszkodzeń, a nawet unieruchomienia pojazdu.

Pielęgnacja na co dzień: co robić, by uniknąć kosztownych napraw filtra?

Aby uniknąć problemów z DPF, warto wdrożyć kilka prostych nawyków do codziennej eksploatacji:

• Unikaj krótkich tras: Jeśli to możliwe, staraj się nie używać samochodu wyłącznie do krótkich przejazdów po mieście. Raz na jakiś czas wybierz się na dłuższą trasę, aby silnik mógł się rozgrzać, a DPF miał szansę na regenerację.
• Stosuj odpowiedni olej silnikowy: Zawsze używaj oleju o niskiej zawartości popiołów (tzw. Low SAPS lub Mid SAPS), zgodnego ze specyfikacją producenta samochodu. Taki olej minimalizuje powstawanie popiołów, które zatykają DPF i nie da się ich wypalić.
• Monitoruj kontrolki: Nigdy nie ignoruj zapalającej się kontrolki DPF lub "check engine". To sygnał, że coś jest nie tak i należy jak najszybciej zareagować.
• Dbaj o stan techniczny silnika: Sprawny układ wtryskowy, turbosprężarka i inne elementy silnika mają bezpośredni wpływ na prawidłową pracę DPF. Regularne serwisowanie samochodu to podstawa.

Jazda bez DPF? Poznaj prawne konsekwencje w Polsce

Wielu kierowców, zdesperowanych kosztami napraw DPF, rozważa jego usunięcie. Chcę Cię jednak przestrzec to bardzo zły pomysł, który w Polsce wiąże się z poważnymi konsekwencjami prawnymi i finansowymi.

Mandat i zabrany dowód co grozi za wycięcie filtra cząstek stałych?

Usunięcie filtra DPF w Polsce jest nielegalne i traktowane jako ingerencja w homologację pojazdu oraz naruszenie przepisów o ochronie środowiska. Konsekwencje mogą być bardzo dotkliwe:

• Mandat karny: Podczas kontroli drogowej policja, stwierdzając brak DPF (np. poprzez wizualną inspekcję, a czasem nawet po dymieniu z rury wydechowej), może nałożyć na Ciebie mandat karny w wysokości do 5000 zł.
• Zatrzymanie dowodu rejestracyjnego: To jedna z najpoważniejszych konsekwencji. Policja ma prawo zatrzymać dowód rejestracyjny pojazdu i skierować go na dodatkowe badanie techniczne.
• Brak możliwości przejścia badania technicznego: Samochód bez DPF nie przejdzie okresowego badania technicznego. Diagnosta ma obowiązek sprawdzić obecność filtra i jego sprawność. Bez pozytywnego wyniku badania technicznego, nie będziesz mógł legalnie poruszać się pojazdem.
• Problemy z ubezpieczeniem: W razie wypadku lub kolizji, ubezpieczyciel może odmówić wypłaty odszkodowania, jeśli stwierdzi, że samochód był niezgodny z przepisami lub jego stan techniczny miał wpływ na zdarzenie.

Jak widzisz, potencjalne oszczędności na naprawie DPF są niczym w porównaniu z ryzykiem i kosztami, jakie niesie za sobą jego usunięcie.

Przeczytaj również: Pierwsze objawy zapchanego DPF: Jak rozpoznać i co robić?

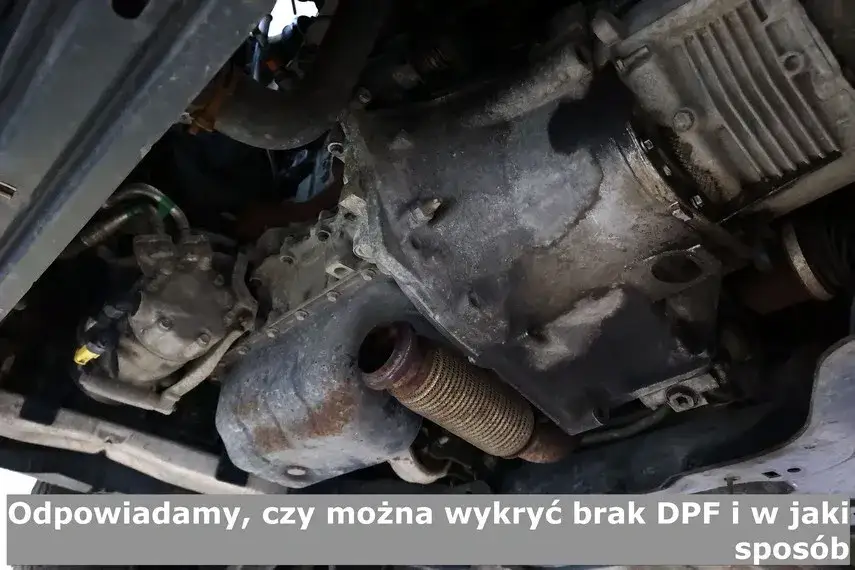

Jak diagnosta na przeglądzie sprawdza obecność DPF?

Podczas okresowego badania technicznego diagnosta ma obowiązek zweryfikować obecność i sprawność filtra DPF. Robi to na kilka sposobów. Po pierwsze, przeprowadza wizualną inspekcję układu wydechowego, szukając charakterystycznej puszki DPF i sprawdzając, czy nie ma śladów ingerencji (np. spawów świadczących o wycięciu i wspawaniu rury). Po drugie, wykonuje badanie składu spalin. Samochód bez DPF będzie emitował znacznie więcej cząstek stałych, co zostanie wykryte przez specjalistyczne urządzenia pomiarowe. Nowsze stacje kontroli pojazdów dysponują bardzo precyzyjnymi analizatorami spalin, które są w stanie wykryć nawet niewielkie odstępstwa od normy, świadczące o braku lub niesprawności filtra. Nie ma więc sensu ryzykować lepiej dbać o filtr lub, w razie konieczności, profesjonalnie go naprawić lub wymienić.
