VCDS DPF: Diagnoza filtra cząstek. Co oznaczają dane?

Ten artykuł to praktyczny, krok po kroku poradnik, który przeprowadzi Cię przez proces samodzielnej diagnostyki filtra cząstek stałych (DPF) za pomocą oprogramowania VCDS. Dowiesz się, jak interpretować kluczowe parametry i co oznaczają dla kondycji Twojego filtra, co pozwoli Ci zaoszczędzić na kosztownych naprawach.

VCDS: Dlaczego to najlepsze narzędzie do diagnozy DPF?

Z mojego doświadczenia wynika, że VCDS (VAG-COM Diagnostic System) to absolutny numer jeden, jeśli chodzi o diagnostykę samochodów z grupy VAG czyli Volkswagen, Audi, Skoda i Seat. W przeciwieństwie do uniwersalnych testerów, które często oferują jedynie podstawowe kody błędów, VCDS zapewnia głęboki dostęp do sterowników, a co za tym idzie, do precyzyjnych danych w czasie rzeczywistym. To właśnie ta precyzja i szczegółowość sprawiają, że jest to narzędzie niezastąpione do oceny stanu filtra cząstek stałych (DPF). Dzięki niemu możemy zajrzeć w każdy zakamarek pracy DPF-u, monitorując parametry, które są kluczowe dla jego prawidłowego funkcjonowania i żywotności.

Zanim podłączysz kabel: Co musisz wiedzieć o diagnostyce DPF?

Zanim w ogóle podłączysz interfejs VCDS do swojego auta, warto pamiętać o kilku podstawowych zasadach. Po pierwsze, silnik powinien być rozgrzany do temperatury roboczej. Zimny silnik nie pozwoli na rzetelną ocenę niektórych parametrów, a w szczególności na zainicjowanie ewentualnej regeneracji. Po drugie, dobrze jest mieć podstawową wiedzę o tym, jak działa DPF. Pamiętaj, że jego głównym zadaniem jest wyłapywanie cząstek sadzy, które następnie są wypalane w procesie regeneracji. Zrozumienie tego mechanizmu pomoże Ci lepiej interpretować odczyty z VCDS i podejmować świadome decyzje.

Połączenie z autem i lokalizacja danych DPF w VCDS

Gdy już jesteś gotowy do rozpoczęcia diagnostyki, czas na połączenie z samochodem i odnalezienie kluczowych danych dotyczących DPF. To jest ten moment, w którym VCDS pokazuje swoją prawdziwą moc.

Nawigacja po menu VCDS: Wejście do sterownika silnika [01 - Engine]

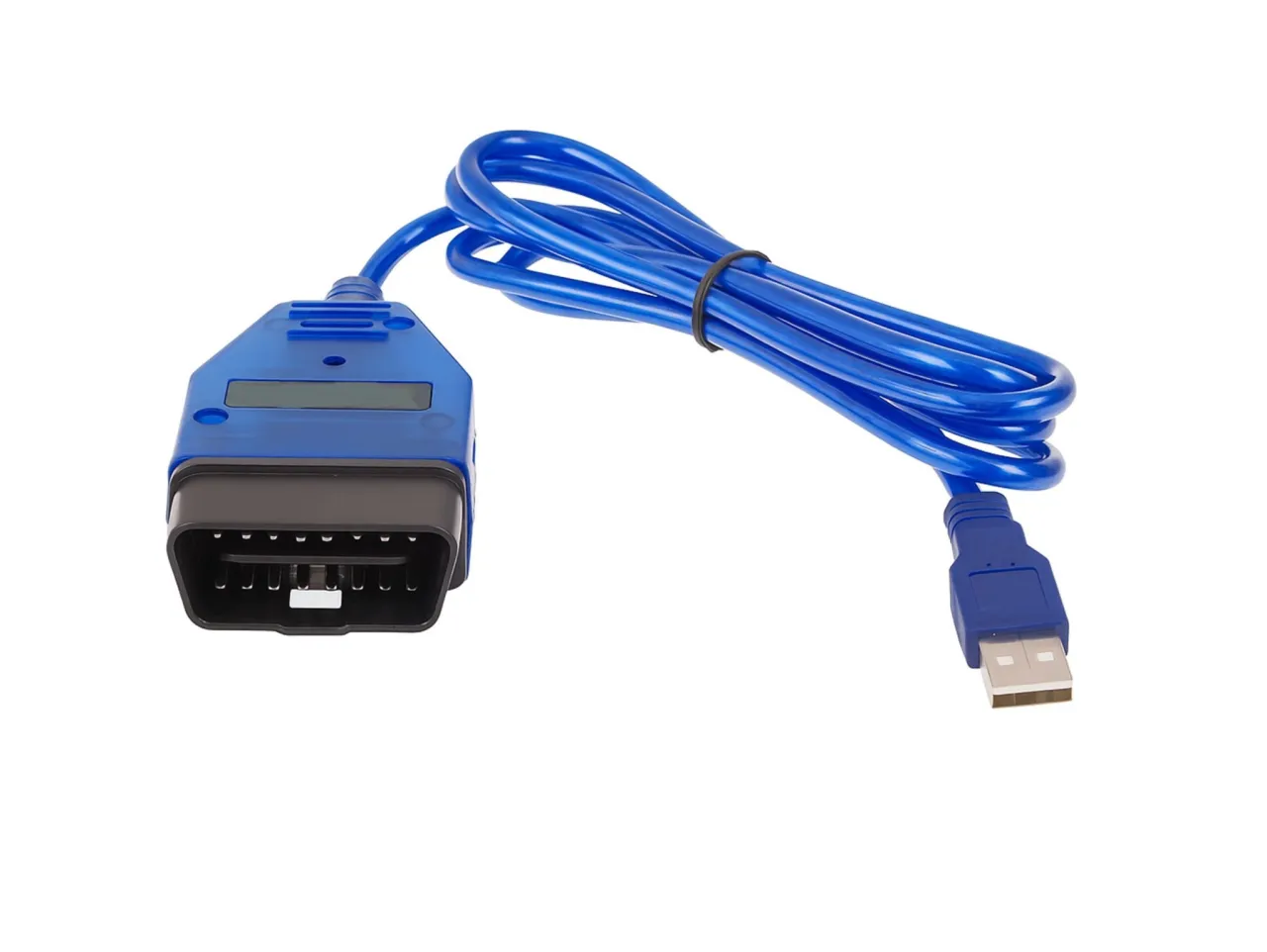

Pierwszym krokiem jest oczywiście uruchomienie programu VCDS na komputerze i podłączenie interfejsu do portu OBD-II w samochodzie. Po nawiązaniu połączenia z autem, zawsze zaczynamy od wejścia w sterownik silnika. W menu głównym VCDS wybierz opcję [01 - Engine]. To właśnie tam znajdują się wszystkie kluczowe informacje dotyczące pracy jednostki napędowej, w tym te, które dotyczą filtra DPF.

Bloki pomiarowe vs. Zaawansowane bloki pomiarowe: którą opcję wybrać dla Twojego auta?

Po wejściu do sterownika silnika, staniesz przed wyborem: [Meas. Blocks - 08] (Bloki pomiarowe) lub [Adv. Meas. Values - 11] (Zaawansowane bloki pomiarowe). Wybór zależy od rocznika i typu sterownika w Twoim samochodzie:

• Dla starszych sterowników (np. EDC16, zazwyczaj do około 2008-2009 roku) będziesz korzystać z [Meas. Blocks - 08]. W tym trybie parametry są pogrupowane w trzycyfrowe numery grup.
• Dla nowszych sterowników (tzw. UDS, od około 2009 roku wzwyż) zdecydowanie lepszą opcją jest [Adv. Meas. Values - 11]. Tutaj parametry wyszukuje się po nazwach, co jest znacznie bardziej intuicyjne i pozwala na jednoczesne monitorowanie większej liczby danych.

Zawsze polecam zacząć od Adv. Meas. Values, jeśli Twój samochód na to pozwala, ponieważ jest to wygodniejsze i bardziej elastyczne.

Wyszukiwanie kluczowych parametrów: Jak szybko znaleźć to, co najważniejsze?

Niezależnie od tego, czy korzystasz z bloków pomiarowych, czy zaawansowanych wartości, musisz wiedzieć, czego szukać. Dla starszych sterowników (Meas. Blocks), kluczowe grupy DPF to zazwyczaj:

• 067 (temperatury spalin przed i za DPF)
• 068 (masa sadzy, masa popiołu, odległość od regeneracji)
• 073 (różnica ciśnień DPF)
• 075 (status regeneracji)

W przypadku nowszych sterowników UDS (Adv. Meas. Values), wystarczy wpisać w polu wyszukiwania frazy takie jak: "Particle filter", "soot mass", "ash mass", "pressure difference", "regeneration status", "distance since last regeneration", "exhaust gas temperature". Program sam podpowie dostępne parametry, co znacznie ułatwia pracę.

Interpretacja danych z VCDS: Co mówią parametry DPF?

Samo odczytanie liczb to dopiero początek. Prawdziwa sztuka diagnostyki DPF polega na zrozumieniu, co te liczby oznaczają dla zdrowia Twojego filtra. Przyjrzyjmy się najważniejszym parametrom.

Masa sadzy (Soot Mass): Obliczona vs. zmierzona co oznacza rozbieżność?

W VCDS znajdziesz dwie wartości masy sadzy: Soot Mass (calculated) (obliczona) i Soot Mass (measured) (zmierzona). Masa obliczona to estymacja sterownika, bazująca na stylu jazdy, zużyciu paliwa i innych czynnikach. Masa zmierzona natomiast pochodzi bezpośrednio z czujnika różnicy ciśnień. Idealnie, te dwie wartości powinny być do siebie zbliżone. Duża i stała rozbieżność między nimi, zwłaszcza gdy masa zmierzona jest znacznie wyższa od obliczonej, może wskazywać na problem z samym czujnikiem różnicy ciśnień (G450) lub jego przewodami. To jest dla mnie zawsze sygnał ostrzegawczy.

Masa popiołu (Oil Ash Volume): Cichy zabójca Twojego filtra kiedy osiąga stan krytyczny?

Masa popiołu, często nazywana Oil Ash Volume lub Ash Mass, to jeden z najważniejszych, a zarazem najbardziej niedocenianych parametrów. Popiół to nieusuwalna pozostałość po spaleniu sadzy, która gromadzi się w filtrze przez cały okres jego eksploatacji. Nie da się go wypalić w procesie regeneracji. Typowy limit dla większości silników to około 0.175 litra lub 60-80 gramów (wartości mogą się różnić w zależności od modelu i silnika). Kiedy masa popiołu zbliża się do tej wartości, oznacza to, że filtr osiągnął kres swojej żywotności mechanicznej. W takim przypadku regeneracja jest już nieskuteczna, a jedynym rozwiązaniem jest profesjonalne czyszczenie lub wymiana filtra. Ignorowanie tego parametru to prosta droga do poważnych problemów.

Czujnik różnicy ciśnień: Jakie wartości na jałowym biegu i pod obciążeniem powinny Cię zaniepokoić?

Czujnik różnicy ciśnień (G450) mierzy ciśnienie spalin przed i za filtrem DPF. Na podstawie tej różnicy sterownik ocenia stopień zapełnienia filtra sadzą. Na biegu jałowym, przy rozgrzanym silniku, wartości powinny być bardzo niskie, zazwyczaj w przedziale 1-10 hPa. To jest norma. Jeśli na jałowym biegu widzisz wartości powyżej 20-30 hPa, to już jest powód do niepokoju. Prawdziwy test następuje jednak pod obciążeniem. Podczas jazdy, szczególnie przy wyższych obrotach (np. 3000 obr./min), ciśnienie oczywiście wzrośnie, ale wartości powyżej 100-200 hPa mogą świadczyć o znacznym zapchaniu filtra. Jeśli te wartości są stale wysokie, nawet po próbach regeneracji, filtr jest prawdopodobnie mocno zablokowany.

Kilometry od ostatniej regeneracji: Jak często Twój DPF powinien się wypalać?

Parametr Distance since last regeneration (lub podobnie brzmiący) informuje nas, ile kilometrów przejechał samochód od ostatniego udanego cyklu wypalania sadzy. W normalnych warunkach, w zależności od stylu jazdy i warunków drogowych, regeneracje powinny odbywać się co 300-800 km. Jeśli zauważasz, że Twój DPF wypala się znacznie częściej na przykład co 100-200 km, zwłaszcza w cyklu mieszanym lub na trasie jest to silny sygnał, że coś jest nie tak. Może to oznaczać, że filtr jest już na granicy pojemności popiołowej, ma uszkodzony czujnik, lub po prostu warunki do regeneracji nie są optymalne (np. krótkie trasy).

Analiza temperatur: Czy Twój filtr osiąga warunki do skutecznego wypalania?

Skuteczna regeneracja DPF wymaga osiągnięcia bardzo wysokich temperatur spalin zazwyczaj w zakresie 550-650°C. VCDS pozwala monitorować temperatury przed i za filtrem. Jeśli podczas próby regeneracji (czy to wymuszonej, czy naturalnej) temperatury nie osiągają wymaganego poziomu, proces wypalania sadzy nie będzie skuteczny. Może to być spowodowane problemami z układem wtryskowym, uszkodzonymi czujnikami temperatury spalin, a nawet nieszczelnością układu wydechowego. Zawsze zwracam uwagę na te parametry, ponieważ są one kluczowe dla powodzenia regeneracji.

Przewodnik po grupach pomiarowych VCDS dla DPF

Zrozumienie, gdzie szukać konkretnych parametrów, jest tak samo ważne, jak ich interpretacja. VCDS, choć potężny, wymaga pewnej wiedzy o nawigacji.

Starsze sterowniki (np. EDC16): Omówienie kluczowych grup 067, 068, 075

Dla samochodów wyposażonych w starsze sterowniki silnika, takie jak EDC16, diagnostyka DPF opiera się na konkretnych grupach pomiarowych w trybie [Meas. Blocks - 08]. Oto, co znajdziesz w tych kluczowych grupach:

• Grupa 067: Tutaj monitorujemy przede wszystkim temperatury spalin. Zazwyczaj są to dwie wartości: temperatura przed filtrem DPF i temperatura za filtrem. Są one kluczowe do oceny, czy warunki do regeneracji są spełnione.
• Grupa 068: Ta grupa dostarcza informacji o masie sadzy (obliczonej i zmierzonej), a także o masie popiołu. Często znajdziesz tu również informację o odległości od ostatniej regeneracji. To serce diagnostyki zapełnienia filtra.
• Grupa 075: W tej grupie często znajdują się parametry dotyczące statusu regeneracji, czyli czy regeneracja jest aktywna, czy była udana, a także informacje o różnicy ciśnień na DPF.

Pamiętaj, że dokładne rozmieszczenie parametrów może się nieznacznie różnić w zależności od konkretnego modelu i rocznika, ale te grupy są dobrym punktem wyjścia.

Nowsze sterowniki (UDS): Jak efektywnie wyszukiwać parametry po nazwach?

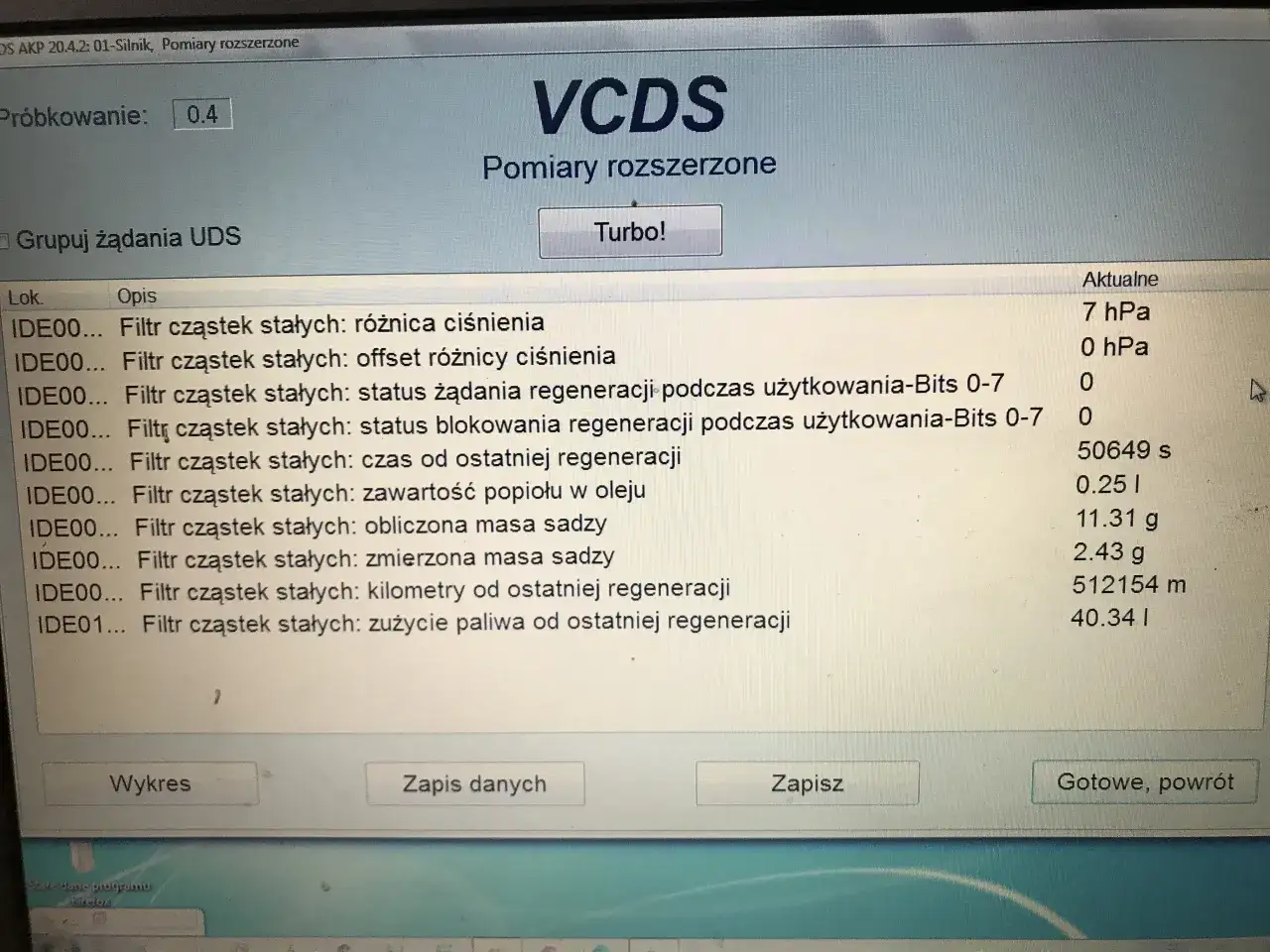

W przypadku nowszych sterowników z protokołem UDS, praca jest znacznie prostsza dzięki opcji [Adv. Meas. Values - 11]. Zamiast szukać po numerach grup, po prostu wpisujesz nazwy parametrów. Aby efektywnie wyszukiwać, używaj kluczowych słów związanych z DPF. Moje ulubione to:

• "Particle filter" (filtr cząstek stałych)
• "soot mass" (masa sadzy)
• "ash mass" (masa popiołu)
• "pressure difference" (różnica ciśnień)
• "exhaust gas temperature" (temperatura spalin)
• "regeneration status" (status regeneracji)
• "distance since last regeneration" (kilometry od ostatniej regeneracji)

VCDS zazwyczaj podpowiada pełne nazwy parametrów w miarę wpisywania, co sprawia, że znalezienie potrzebnych danych jest szybkie i intuicyjne. Możesz zaznaczyć wiele parametrów jednocześnie i obserwować je w czasie rzeczywistym, a nawet tworzyć wykresy, co jest niezwykle pomocne przy dynamicznej diagnostyce.

Wypalanie serwisowe DPF z VCDS: Kiedy i jak to zrobić?

Wypalanie serwisowe to potężne narzędzie, ale należy go używać z rozwagą. To nie jest codzienna procedura, a raczej opcja awaryjna, gdy naturalna regeneracja zawiodła.

Kiedy wypalanie serwisowe jest konieczne, a kiedy może zaszkodzić?

Wypalanie serwisowe, zwane również wymuszoną regeneracją, jest konieczne, gdy naturalne procesy regeneracji nie są w stanie oczyścić filtra, a masa sadzy przekracza pewien próg, ale nie jest jeszcze krytycznie wysoka. Zazwyczaj jest to sytuacja, gdy kontrolka DPF świeci się na desce rozdzielczej, ale nie miga, a masa sadzy jest poniżej limitu awaryjnego. Moim zdaniem, warto spróbować wymuszonej regeneracji, gdy na przykład samochód przez dłuższy czas jeździł na krótkich trasach. Jednak nigdy nie należy inicjować wypalania serwisowego, jeśli masa sadzy jest zbyt wysoka (np. powyżej 40-45 gramów, w zależności od silnika) lub jeśli filtr jest już zapełniony popiołem. W takich przypadkach istnieje ryzyko przegrzania i trwałego uszkodzenia DPF, a nawet pożaru. Zawsze najpierw sprawdź masę popiołu i sadzy!

Bezpieczna procedura krok po kroku: Jak zainicjować regenerację w trybie serwisowym?

Jeśli po dokładnej analizie parametrów zdecydujesz się na wypalanie serwisowe, oto jak to zrobić bezpiecznie:

1. Upewnij się, że silnik jest rozgrzany do temperatury roboczej, a poziom paliwa jest wystarczający (zazwyczaj powyżej 1/4 baku).
2. W VCDS wejdź w sterownik silnika [01 - Engine].
3. Następnie wybierz [Security Access - 16] (Dostęp upoważniony) i wprowadź kod dostępu (zazwyczaj 12233 lub inny, który znajdziesz w dokumentacji VCDS lub na forach dla danego modelu).
4. Po uzyskaniu dostępu, przejdź do [Basic Settings - 04] (Nastawy podstawowe) lub w niektórych nowszych sterownikach do [Adaptation - 10] (Adaptacje).
5. Wyszukaj opcję związaną z regeneracją DPF. Może to być "Regeneration of particle filter", "Forced regeneration" lub podobne. Wybierz ją i kliknij "Go!" (Uruchom!).
6. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie VCDS. Zazwyczaj będziesz musiał utrzymywać stałą prędkość (np. 60 km/h) przez około 15-20 minut.

Monitoruj parametry DPF w czasie rzeczywistym podczas całego procesu, zwracając uwagę na temperatury i spadek masy sadzy.

Warunki, które muszą być spełnione przed rozpoczęciem procedury

Aby wypalanie serwisowe było bezpieczne i skuteczne, musisz spełnić szereg warunków. Ignorowanie ich może prowadzić do niepowodzenia regeneracji lub, co gorsza, do uszkodzenia filtra:

• Temperatura silnika: Płyn chłodzący musi mieć co najmniej 70°C, a najlepiej 90°C.
• Poziom paliwa: Minimum 1/4 baku, a najlepiej więcej, ponieważ proces jest paliwożerny.
• Brak krytycznych błędów: W sterowniku silnika nie mogą występować żadne aktywne błędy, które mogłyby zakłócić proces regeneracji (np. błędy czujników, układu wtryskowego).
• Pokrywa silnika zamknięta: W niektórych modelach jest to warunek konieczny.
• Włączone światła mijania: Czasami wymagane przez sterownik.
• Wyłączone odbiorniki prądu: Klimatyzacja, radio itp. powinny być wyłączone, aby nie obciążać silnika.
• Hamulec postojowy zwolniony: Samochód musi być w ruchu lub gotowy do jazdy.

Zawsze sprawdzaj te warunki przed rozpoczęciem, aby uniknąć frustracji i potencjalnych problemów.

Najczęściej spotykane błędy DPF w VCDS i ich interpretacja

W diagnostyce DPF często spotykamy się z konkretnymi kodami błędów, które mogą wskazywać na typowe usterki. Zrozumienie ich jest kluczowe do szybkiego rozwiązania problemu.

Błąd czujnika różnicy ciśnień (G450): jak go zdiagnozować?

Błąd czujnika różnicy ciśnień (oznaczany często jako G450) to jeden z najczęstszych problemów związanych z DPF. Typowe kody błędów to np. P2453 (czujnik różnicy ciśnień DPF - nieprawidłowy sygnał) lub P2454 (czujnik różnicy ciśnień DPF - zbyt niski sygnał). Objawy to zazwyczaj brak regeneracji, zwiększone spalanie i świecąca się kontrolka DPF. W VCDS diagnoza jest prosta: wystarczy monitorować parametr różnicy ciśnień na biegu jałowym i pod obciążeniem. Jeśli wartość jest stała, nierealnie niska (np. 0 hPa) lub nierealnie wysoka, mimo że filtr nie jest zapchany, to niemal pewne, że czujnik jest uszkodzony. Warto również sprawdzić drożność przewodów prowadzących do czujnika często zapychają się sadzą.

Błędy związane z przekroczeniem progu zapełnienia: co oznaczają?

Kody błędów takie jak P2002 (wydajność filtra cząstek stałych poniżej progu) lub P2463 (filtr cząstek stałych - zapełnienie sadzą zbyt wysokie) jasno wskazują, że DPF jest zapchany. Te błędy pojawiają się, gdy masa sadzy przekroczy dopuszczalny limit, uniemożliwiając skuteczną regenerację. W zależności od stopnia zapełnienia, sterownik może najpierw próbować wymusić regenerację, a w ostateczności przejść w tryb awaryjny. Jeśli takie błędy pojawiają się często, mimo prób regeneracji, to sygnał, że filtr jest już zapełniony popiołem lub ma inne uszkodzenia mechaniczne, które uniemożliwiają skuteczne wypalanie sadzy.

Problem z czujnikami temperatury spalin: jak wpływają na pracę filtra?

Czujniki temperatury spalin są kluczowe dla prawidłowego przebiegu regeneracji DPF. Sterownik potrzebuje precyzyjnych danych o temperaturze, aby wiedzieć, kiedy zainicjować regenerację i czy przebiega ona skutecznie. Błędy takie jak P242A (czujnik temperatury spalin - usterka) lub P2031 (czujnik temperatury spalin, bank 1, czujnik 2 - usterka) oznaczają, że sterownik nie otrzymuje prawidłowych danych. W efekcie może to prowadzić do braku regeneracji, ponieważ system "nie wie", czy warunki temperaturowe są odpowiednie. Uszkodzony czujnik może również podawać błędne, zaniżone lub zawyżone wartości, co skutkuje nieefektywnym wypalaniem sadzy lub jego całkowitym zablokowaniem. Zawsze sprawdzam te czujniki, gdy mam do czynienia z problemami z regeneracją.

Regularna kontrola DPF z VCDS: Oszczędność i spokój ducha

Na koniec chciałbym podkreślić, że VCDS to nie tylko narzędzie do rozwiązywania problemów, ale przede wszystkim do ich zapobiegania. Regularna diagnostyka to inwestycja, która zwraca się wielokrotnie.

Profilaktyka zamiast kosztownych napraw: Twoja nowa rutyna diagnostyczna

Moim zdaniem, regularna kontrola DPF za pomocą VCDS powinna stać się rutyną dla każdego właściciela diesla z filtrem cząstek stałych. Sprawdzanie kluczowych parametrów co kilka miesięcy, a zwłaszcza przed dłuższą podróżą, pozwala na wczesne wykrycie problemów. Widząc, że masa sadzy rośnie szybciej niż zwykle, lub że masa popiołu zbliża się do limitu, możesz podjąć odpowiednie kroki, zanim sytuacja stanie się krytyczna. To może być zmiana stylu jazdy, dłuższa trasa w celu wymuszenia regeneracji, a w ostateczności wczesne czyszczenie filtra, które jest znacznie tańsze niż jego wymiana. Profilaktyka to klucz do uniknięcia drogich i nieprzewidzianych napraw.
